用于改善电子设备热管理的树脂材料

电子设备中热管理的重要性

电子设备中的热管理是一项至关重要的考虑因素,直接影响设备的性能和使用寿命。近年来,设备功能不断增加、设备体积不断缩小的趋势导致热辐射不断增加,因此需要高效的冷却技术。

如今,热管理问题已成为各种应用领域中众多组件面临的关键技术挑战,这些应用领域包括信息通信网络基站、太阳能发电机的功率转换系统 (PCS)、服务器、逆变器、电机等等。尤其值得一提的是,近年来人工智能 (AI) 和物联网 (IoT) 领域的快速发展,促使高密度系统激增,这些系统由大量近距离运行的组件组成,对热管理系统提出了越来越严格的要求。

这些发展使得热管理成为现代技术的一个重要领域,并对电子设备的可靠性产生了直接的影响。

旭化成利用工程塑料泡沫材料“ SunForce™ ”和改性PPE树脂“ XYRON™ ”为电子设备提供热对策和热设计。

用于改善电子设备热管理的工程塑料泡沫:
阳光力量

SunForce™是什么?

SunForce™产品是由XYRON™改性 PPE 树脂制成的泡沫珠,结合了改性 PPE 树脂的优异物理性能(包括耐热性、尺寸稳定性和低吸水率)以及珠状泡沫的轻质和良好的赋形剂性能(形状灵活性)。

此外,阻燃性与耐热性的结合使得 SunForce™ 泡沫即使是珠状泡沫材料的形式也能满足严格的 UL94 V-0 可燃性标准。

由于SunForce™产品采用模内发泡技术生产,因此它们也非常适合大规模生产。

SunForce™是什么?

此外,SunForce™泡沫的独立气泡结构使这些材料成为优异的隔热材料。



材料 热导率 (W/m・K) 材料 热导率 (W/m・K) 材料 热导率 (W/m・K)
碳纳米管 5500 LCP(液晶聚合物) 0.56 阳光力量™(x5) 0.041
钻石 2000 FRP(纤维增强塑料) 0.26 纤维素纤维 0.040
370 PPS(聚苯硫醚) 0.26 岩棉 0.038
200 聚碳酸酯 0.19 太阳力™ (x7) 0.038
石墨 120 防抱死制动系统 0.19 玻璃棉32K 0.036
80 聚氯乙烯(PVC) 0.17 三聚氰胺泡沫 0.035
碳铜 41 胶合板 0.16 太阳力™ (x10) 0.034
氧化铝 32 刨花板 0.15 挤塑聚苯乙烯泡沫塑料(3 型) 0.028
不锈钢 16 改良个人防护装备 0.15 硬质聚氨酯泡沫(1 型 #1) 0.024
碳纤维增强塑料 4.7 聚苯乙烯 0.15 空气 0.022
锆石 3.0 柏木 0.095 二氧化硅气凝胶 0.017
具体的 1.6 雪松木 0.087 二氧化碳 0.015
玻璃 1.0 软木 0.043 真空绝热材料 0.002
0.58
SunForce™的隔热性能(一系列材料的比较、室温参考值)



接下来我们将介绍两个利用SunForce™泡沫的独特性能来改善电子设备的热管理的示例应用。

示例应用1:
薄壁、复杂形状的绝缘材料

SunForce™凭借其高耐热性和阻燃性(经 UL94 V-0 标准认证),非常适合批量生产薄壁、形状复杂的绝缘材料。它采用小直径珠粒作为原材料,通过模内发泡成型。这使得能够批量生产适合复杂形状部件的绝缘材料。



泡沫类型 SunForce™ 每股收益
(发泡聚苯乙烯)
弹性聚丙烯
(发泡聚丙烯)
聚氨酯泡沫板
成型方法 模内发泡 模内发泡 模内发泡 挤出发泡
成形性 +++ ++ ++ --
薄壁成型 ++ -- -- --

耐热性
(DTUL)

++ - -- -
阻燃性 UL94 V-0 易燃 易燃 易燃
SunForce™与其他通用泡沫材料的比较



在对复杂部件进行隔热时,通常需要工人手工涂抹玻璃棉或聚氨酯泡沫。而使用SunForce™,不仅可以通过高隔热性能提高热管理效率,还能防止结露,减少零件数量(节省人工和成本),并提高组装过程中的生产效率和装配精度(确保稳定的产品质量)

发动机油分离器绝缘材料形状示例
发动机油分离器绝缘材料形状示例

这些特性使SunForce™可应用于汽车冷却部件、5G/6G通信设备和太阳能调节器的冷却部件、数据中心和AI服务器的水冷部件、发动机油分离器以及空调管道等需要高性能和高安全性的广泛领域。

示例应用2:
采用SunForce™隔热材料

我们的第一个例子是使用 SunForce™ 隔热罩来实现具有高发热元件的电路板的隔热(例如在太阳能发电机中的 PCS 单元中可能发现的)。

SunForce™泡沫具有出色的隔热性能、广泛的形状灵活性、阻燃性和耐热性,使其成为隔热罩的理想材料,用于隔离电子电路板的发热区域与非发热区域。

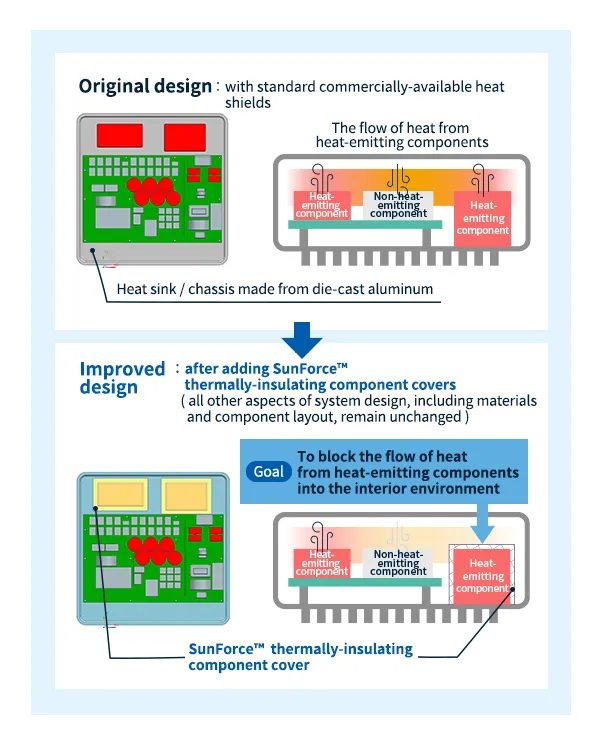

原始系统设计(左)和改进的系统设计(右)采用SunForce™隔热罩对非发热部件进行隔热。
原始系统设计(左)和改进的系统设计(右)采用SunForce™隔热罩对非发热部件进行隔热。

下图显示了使用热分析仿真模型计算出的电子设备内部的温度分布,在添加隔热层之前和之后太阳之力™隔热罩将高发热元件与非发热元件隔离。这些结果证明了SunForce™热管理解决方案如何显著降低设备内部温度。

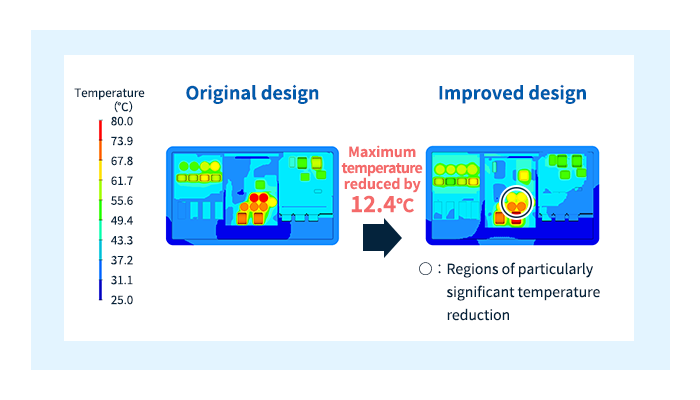

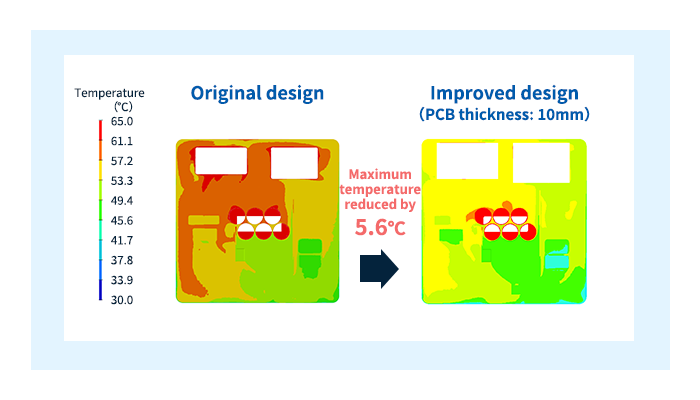

添加SunForce™ (BE, 10×, t = 10 mm) 隔热罩之前和之后的热分析模拟结果
添加SunForce™ (BE, 10×, t = 10 mm) 隔热罩之前和之后的热分析模拟结果

这个例子说明了由SunForce™泡沫制成的隔热罩如何通过降低工作温度、防止组件退化以及提高组件布局的灵活性来简化电子设备的小型化。

示例应用3:
SunForce™隔热管道

我们的第二个示例涉及在配备高发热元件的电路板上安装隔热SunForce™管道。这补充了上面讨论的隔热罩示例,提供了一种利用SunForce™泡沫的独特性能来改善电子设备热管理性能的替代方法。

电子元件的工作温度差异会导致电子设备内部产生对流气流。在某些情况下,各种因素(例如元件布局或设备内的温度分布)可能会共同阻碍空气流过特定设备区域,从而降低冷却机制的性能并导致元件温度升高。

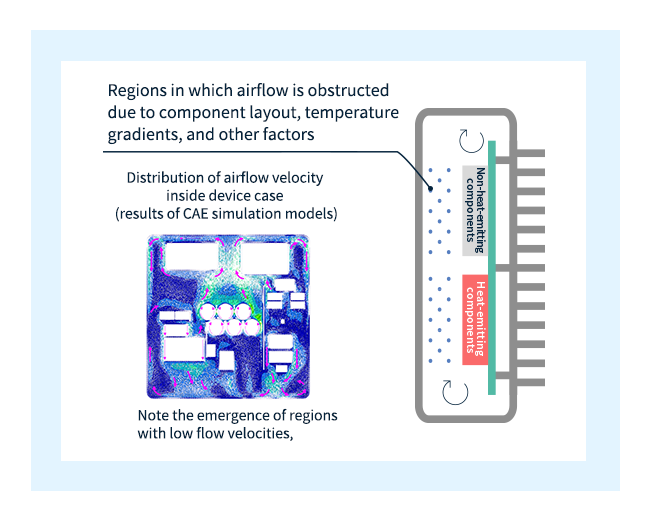

电子设备内部气流受阻的区域
电子设备内部气流受阻的区域

本例中考虑的特定系统出现了气流受阻的问题:太阳能电池 PCS 单元配备内部冷却风扇,如下图左侧所示。为了缓解这个问题,我们改进了设计,在风扇单元周围安装了隔热SunForce™管道,如下图右侧所示。

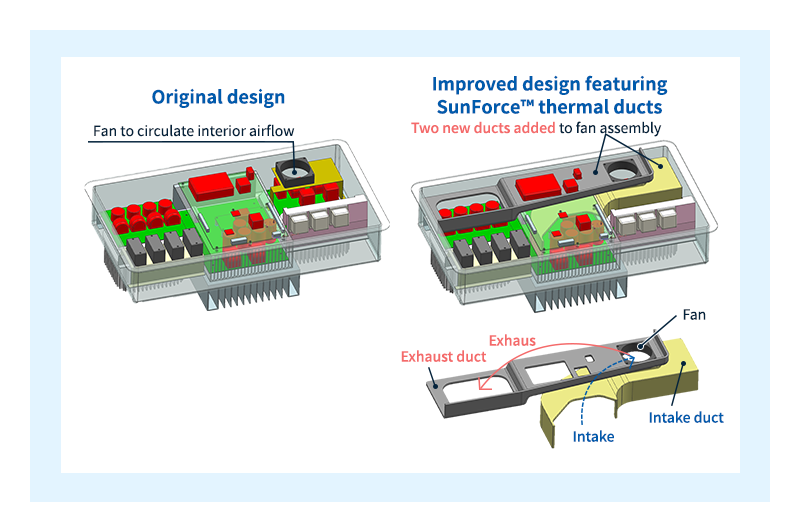

原始系统设计示意图(左)和采用隔热SunForce™管道的改进设计示意图(右)
原始系统设计示意图(左)和采用隔热SunForce™管道的改进设计示意图(右)

下面的流线图显示了添加SunForce™管道之前和之后电子设备中模拟的气流。通过比较这些图,我们可以看到管道为空气流过设备创造了新的路径,确保从进气到排气的所有阶段的气流都得到平稳控制。在发热部件附近,气流质量的改善尤为显著。

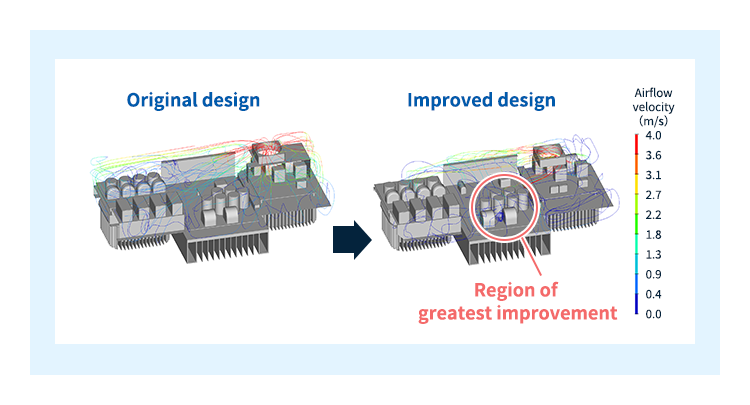

添加 SunForce™ 管道之前(左)和之后(右)PCS 单元内的模拟气流
添加 SunForce™ 管道之前(左)和之后(右)PCS 单元内的模拟气流

模拟的温度分布如下图所示:通过管道控制气流可以显著降低组件温度。

添加 SunForce™ 管道之前(左)和之后(右)PCS 装置内的模拟温度分布
添加 SunForce™ 管道之前(左)和之后(右)PCS 装置内的模拟温度分布

这个例子展示了由SunForce™泡沫制成的隔热管道如何改善电子设备中的气流控制,从而降低组件温度,防止组件性能下降,并提高组件布局的灵活性。

用于服务器热管理的高速风扇电机材料 xyron G703Z(正在开发中)

什么是改性 PPE 树脂XYRON™?

旭化成化成的改性PPE树脂XYRON™是聚苯醚(PPE)与其他树脂相结合的聚合物合金的总称。

XYRON™拥有多项优异性能。除了高耐热性之外,它还具有优异的阻燃性、尺寸稳定性和防水性,并且比重较低。此外,它还添加了 PPE,并充分利用了其他树脂的特性,从而形成了一种聚合物合金,旨在与 PPE 的特性产生协同效应。

不含卤素和 TPP,在高温下保持风扇气流

我们建议将XYRON™ G703Z(PS/PPE 合金、GF30%)作为服务器热管理中使用的高速风扇电机的材料,它是一种无卤素、无 TPP*、兼具薄壁阻燃性和高强度的改性 PPE 树脂。
* TPP:磷酸三苯酯

PPE树脂在工程塑料中比重特别低,有助于减轻风扇重量。这降低了风扇在高速旋转时产生的离心力,抑制了变形。最终,风扇可以以更高的速度旋转,从而增加风量并改善散热效果。

高速电机风扇叶轮

XYRON™ G703Z(PS/PPE合金,GF30%)具有高耐热性,即使在高温环境下也能保持优异的机械性能,因此能够承受高性能服务器有时高达90°C的环境温升。此外,XYRON™ G703Z(PS/PPE合金,GF30%)不含卤素、不含TPP,并且具备此前难以实现的薄壁化和阻燃性(UL94 V-0/0.75mm),是服务器高速风扇电机的理想材料。

如下图所示,XYRON™ G703Z(PS/PPE合金,GF30%)的比弹性模量(影响风扇旋转时的变形量)的温度依赖性较低。因此,即使在高温下,风扇的变形量也较小,能够维持稳定的风量。

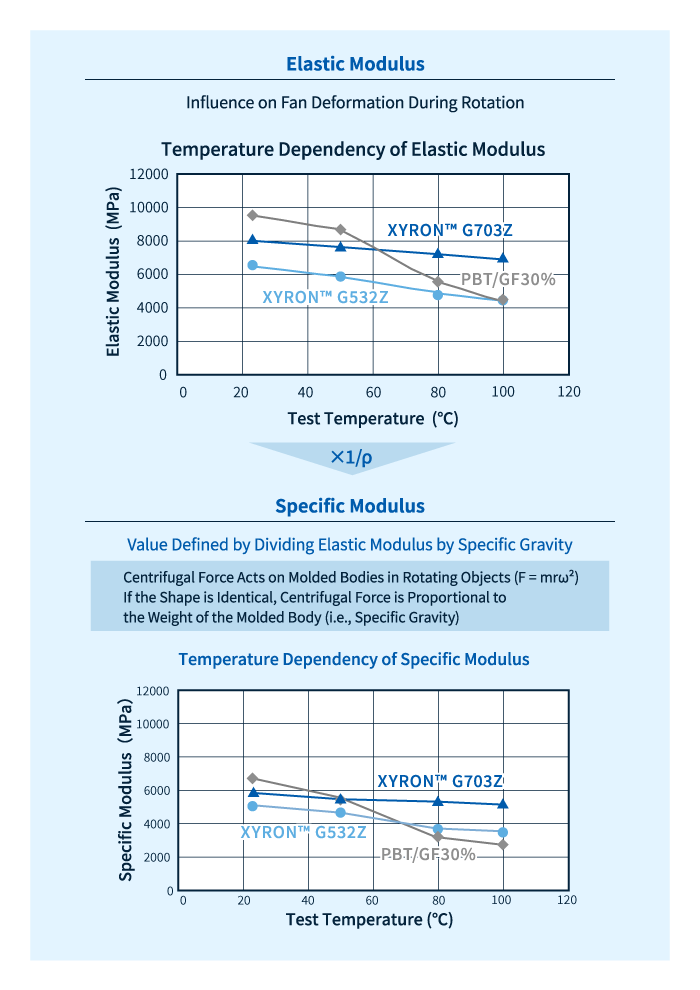

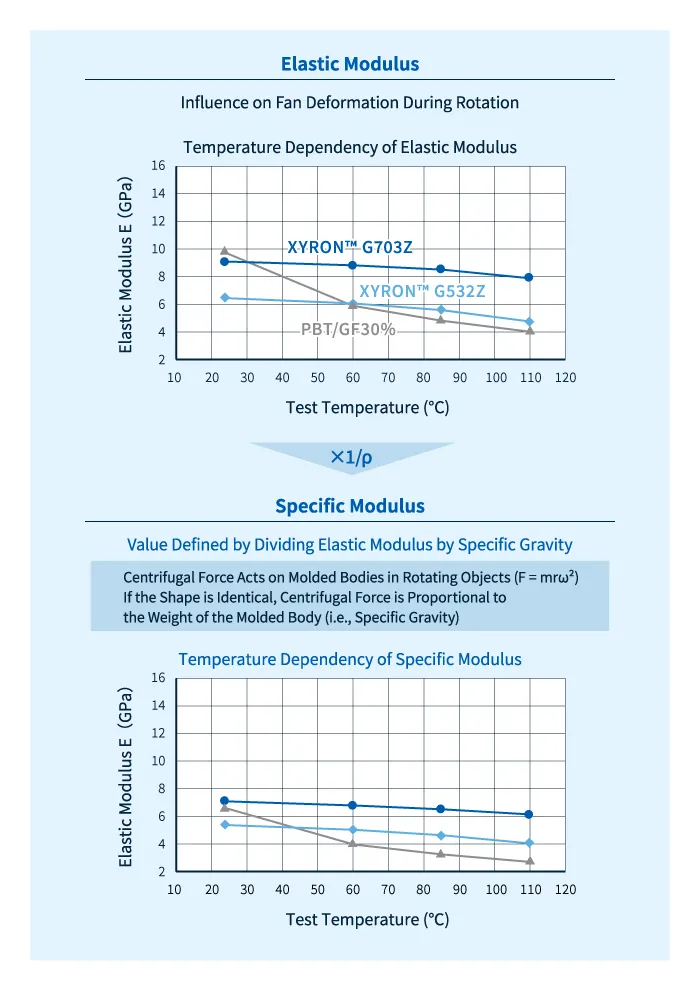

弹性模量与比弹性模量的温度依赖性比较
弹性模量与比弹性模量的温度依赖性比较

风扇电机材料考虑的实用性能评估(模型样品及耐久性试验)

旭化成已制造出模型样品风扇电机耐久性试验设备,并正在进行材料的实际性能评估。

我们对市售风扇电机进行3D扫描,根据CAD数据制作注塑模具,成型树脂模型样品,并进行材料的比较评估。由于这些模型样品可在烤箱中控制温度,因此我们可以在接近实际使用环境的温度和转速下进行耐久性测试。

下载资料提供了耐久性测试的详细数据,请查看。

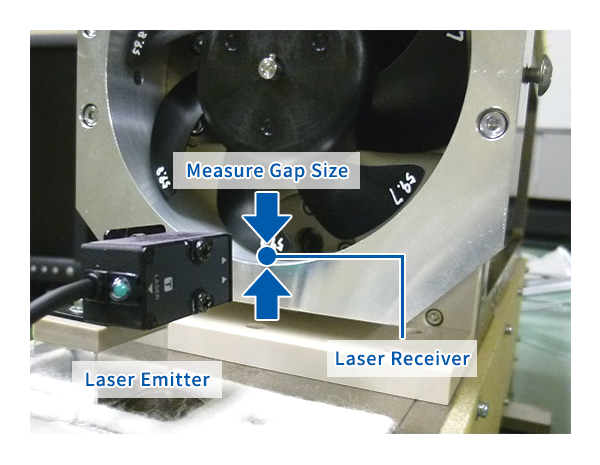

风扇电机耐久性试验设备-样品及测量部分
风扇电机耐久性试验设备-样品及测量部分
