LEONA™ S 系列是半芳香族聚酰胺 (PA) 与聚酰胺 66 (PA66) 或聚酰胺 6 (PA6) 的合金牌号。
通过创建半芳香族聚酰胺合金，我们成功克服了 PA66 和 PA6 吸水后尺寸变化和材料性能下降的问题。同时，LEONA™ S 系列还提供可与压铸件相媲美的比强度
产品阵容提供以下三个等级（系列）。
外观好/强度高：SG
外观好/强度高/阻燃：SN（无卤/非红磷阻燃剂）、SH（无卤阻燃剂）
外观好/耐候性：SU
本页介绍LEONA™ SU 系列。它是旭化成开发的一种新型创新PA6+PA6I合金基材料。它能够实现出色的成型后外观并满足严格的紫外线测试要求。由于吸水后物理性能保持良好，LEONA™ SU 系列可以满足传统 PA6 难以满足的结构应用。

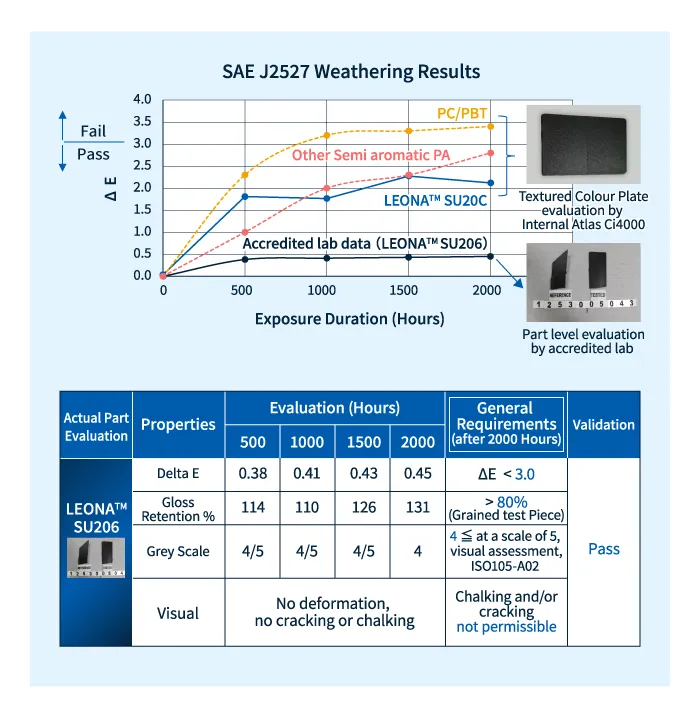

外部应用的一项重要标准是具有优异的耐候性。LEONA™ SU系列在SAE J2527、ISO 4892-2和JIS K7350-4等各种老化测试中均能取得良好的结果，符合汽车标准。下图显示了LEONA™ SU 系列根据 SAE J2527 进行的老化测试。
此外，LEONA™ SU 系列的性能在零件应用层面得到了验证。颜色变化和保光性满足 OEM 要求，零件中也没有发现裂纹或粉化。
LEONA™ SU 系列经过大量积极的测试和验证，使其成为各种外部应用的绝佳选择。
旭化成塑料新加坡 (APS) 是 ISO 17K 认可的实验室，并根据 ISO 4892 获得了耐候测试设备和评估程序的认证。此类耐候测试需要耗时的评估和高可靠性，并且通过在 APS 实验室获取和提供数据，我们能够及时向客户提供高度可靠的数据。
https://www.asahi-kasei.com.sg/APS/technical-support-center/laboratory-accreditation/
LEONA™ SU 系列兼具优异的耐候性能和后成型表面，可以让 OEM 享受成本和二次加工的减少。

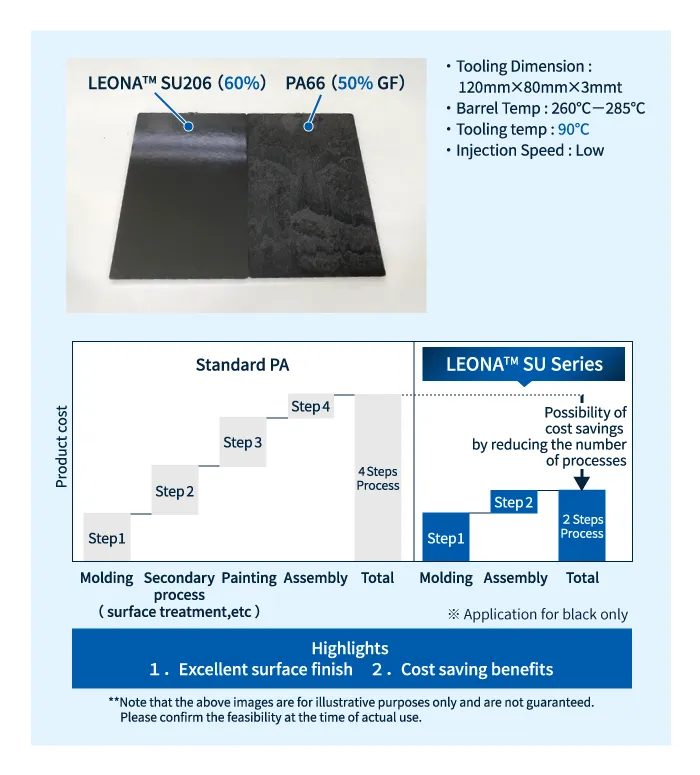

对于黑色应用，使用LEONA™ SU 系列可以省略涂漆选项。该部件在注塑成型后可立即采用，无需经过二次喷漆工艺。省略喷漆过程还可以降低成本，这对于所有行业来说都是一个重要因素。
即使GF含量为60%，LEONA™ SU系列表面外观也能达到高水平的光泽度。高刚度和优异表面的结合使得
LEONA™ SU 系列可用于结构要求较高的外部部件。
PA66通用级含有大量GF以提高强度和刚性，其缺点是GF漂浮在表面，使表面呈现易碎外观，难以用于人眼可见的产品。然而，LEONA™ SU 系列不会出现 GF 浮色，并可生产出有光泽的成型产品。
此外，由于即使在低注射成型速度下也可以获得美观 的部件，因此可以应对广泛的生产条件。

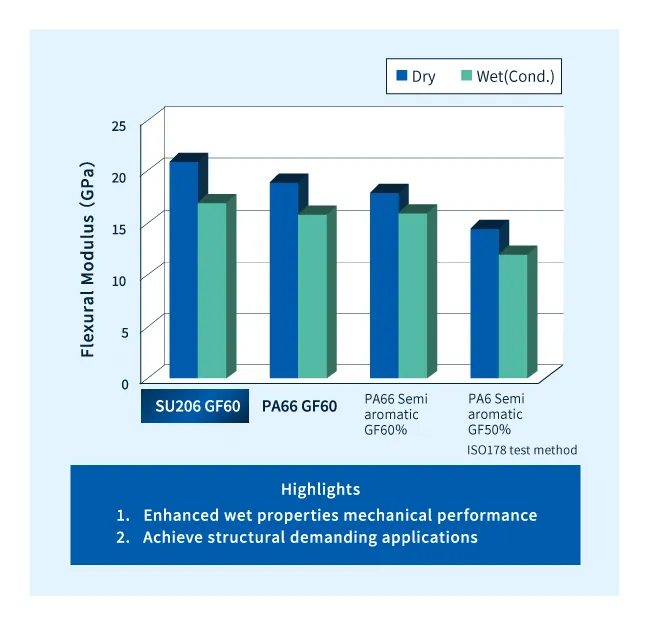

LEONA™ SU系列能够实现传统聚酰胺无法满足的结构应用。由于其在潮湿条件下机械强度增强，甚至可以取代高玻璃填充含量的 PA6 材料。
最初使用 PA6 GF 45% 的结构应用使用LEONA™ SU20C (GF 35%) 进行了验证，结果证明尽管 GF 含量降低了 10%，仍能满足 OEM 要求。
这种增强的机械性能可以允许更广泛的设计选择和考虑。

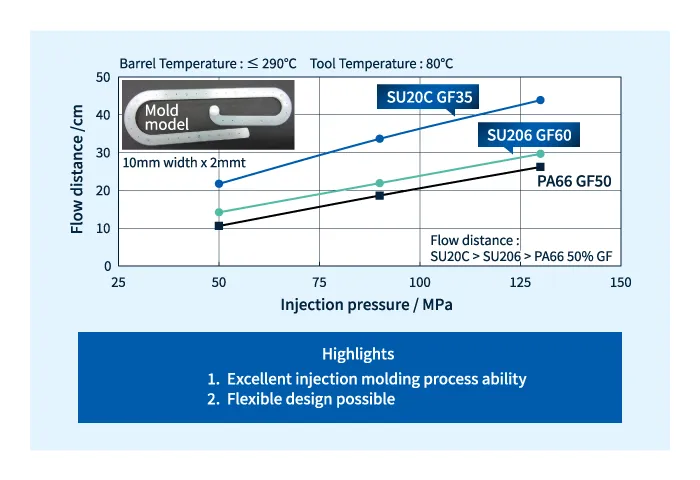

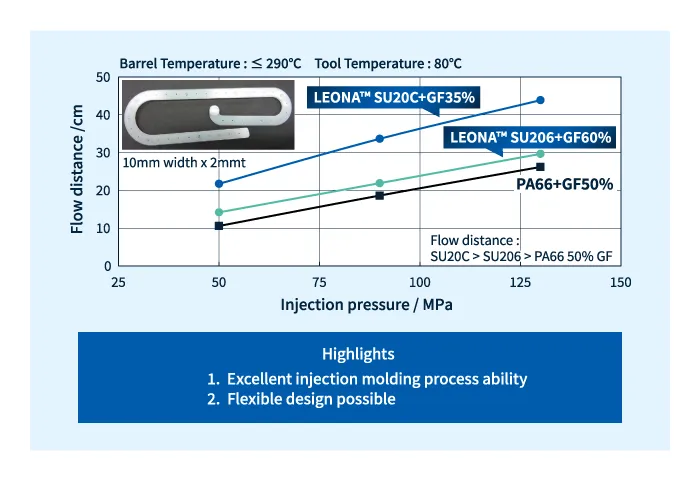

LEONA™ SU 系列可以使用标准注塑机轻松加工和成型。其优异的流动性可实现灵活的设计和加工性能。以LEONA™ SU206为例，其流动性能比传统PA66 GF好50%。尽管 GF 含量高达 60%，但还是如此。
大型、薄壁和复杂形状产品成型的潜力可能有助于金属替代和产品小型化和轻量化。

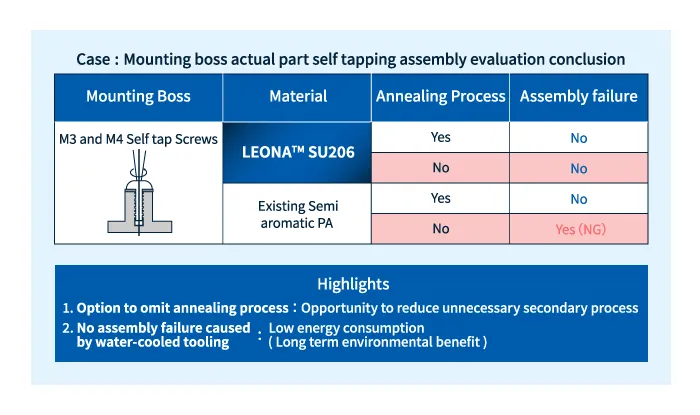

在成功的开发应用中，所使用的现有材料需要在成型后进行退火，以防止组装过程中出现故障。然而，LEONA™ SU206表明它不需要任何退火处理。易于成型和良好的结晶可实现足够的强度和性能，而无需退火。
技术与产品介绍
请联系我们提出任何问题、讨论任何疑虑并索取样品。
