Vật liệu cho anten mảng khe dẫn sóng (chi phí thấp, độ ổn định kích thước cao, mạ tốt)
XP650 (AA105-52) / DG040
Ăng-ten mảng ống dẫn sóng có khe là ăng-ten băng tần sóng milimet thường có cấu trúc trong đó nhiều thành phần ăng-ten khe được cung cấp trong ống dẫn sóng kim loại để hoạt động như một ăng-ten mảng. Những ăng-ten này gần đây đã được xem xét cho các ứng dụng như ADAS do hiệu suất cao của chúng.
Asahi Kasei và Phòng thí nghiệm Hirokawa tại Đại học Khoa học Tokyo (trước đây là Viện Công nghệ Tokyo) đang nỗ lực giảm trọng lượng và chi phí sản xuất của ăng-ten mảng khe dẫn sóng bằng cách chế tạo ống dẫn sóng từ XYRON™ XP650 (AA105-52) mạ kim loại.
XYRON™ XP650 (AA105-52) và XYRON™ DG 040 có khả năng chịu nhiệt cao và hệ số giãn nở tuyến tính thấp ổn định trong phạm vi nhiệt độ rộng, khiến chúng phù hợp để nhựa hóa các bộ phận kim loại đòi hỏi độ chính xác cao, chẳng hạn như ăng-ten mảng khe dẫn sóng.
Lợi ích người dùng nhận được từ ăng-ten ống dẫn sóng có khe XYRON™ như sau.

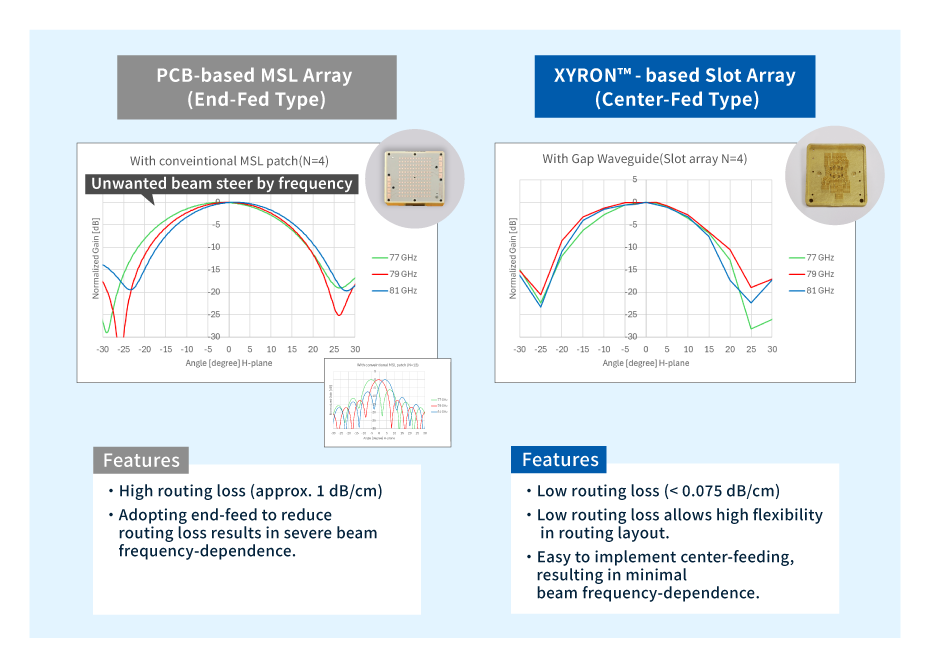

- Cải thiện hiệu suất ăng-ten bằng cách sử dụng không khí làm ống dẫn sóng, có hằng số điện môi thấp nhất so với loại vi dải thông thường.
- Giảm chi phí gia công bằng phương pháp ép phun + mạ so với phương pháp cắt kim loại (gia công CNC).
- Giảm trọng lượng lên đến 40% so với kim loại.
- Độ ổn định về kích thước và khả năng tái tạo hình dạng tốt hơn các loại nhựa khác (PPS).
| Loại Ăng-ten | Vi dải | Khe dẫn sóng (Kim loại) |
Khe dẫn sóng (XYRON™ + mạ) |
Khe dẫn sóng (PPS+Mạ) |
|---|---|---|---|---|
| Trị giá | ++ | -- | ++ | -- |
| Cân nặng | ++ | -- | ++ | - |
| Hiệu suất | -- | ++ | ++ | - |
| ổn định kích thước | – | ++ | ++ | -- |
| Mạ | – | ++ | ++ | -- |
| Tài sản | Đơn vị | Phương pháp thử nghiệm | Điều kiện kiểm tra | XYRON™ | PPS+GF40 | |
|---|---|---|---|---|---|---|
| XP650 (AA105-52) |
DG040 | |||||
| Trọng lượng riêng | – | Tiêu chuẩn JIS K7112 | 23℃ | 1.56 | 1.52 | 1.66 |
| DTUL | ℃ | Tiêu chuẩn ISO75-1 | 1,8MPa | 253 | 188 | >260 |
| CLTE (MD/TD) | ×10^-5 mm/mm/℃ |
Tiêu chuẩn ISO11359 | -30~65℃ | 1.5/2.8 | 2.2/3.1 | 1.5/4.5 |
| Co ngót khuôn (MD/TD) | % | ASAHI KASEI phương pháp |
150×150×2㎜ | 0.17/0.22 | 0.28/0.34 | 0.30/0.67 |
| Độ bền kéo | MPa | Tiêu chuẩn ISO527-2 | 23℃/50%RH | 122 | 66 | 165 |
| (Danh nghĩa) Độ căng kéo | % | Tiêu chuẩn ISO527-2 | 23℃/50%RH | 2 | 2 | 3 |
| Độ bền uốn | MPa | Tiêu chuẩn ISO178 | 23℃/50%RH | 175 | 103 | 253 |
| Mô đun uốn | MPa | Tiêu chuẩn ISO178 | 23℃/50%RH | 12,810 | 9,500 | 15,000 |
| Sức mạnh tác động của Charpy | kJ/m² | Tiêu chuẩn ISO179 | 23℃/50%RH | 4 | 2 | 9 |
Ngoài ra, XYRON™ có đặc tính mạ tuyệt vời và bám dính vào đồng tốt hơn các vật liệu khác như polycarbonate và polypropylene, như thể hiện trong kết quả đánh giá dưới đây.
So với PPS, loại vật liệu thường được coi là khó mạ, quy trình mạ XYRON™ đòi hỏi ít chi phí xử lý hơn, mang lại lợi ích về mặt chi phí cho sản phẩm.
