Các sản phẩm
Khả năng chịu nhiệt, độ bền và độ dẻo dai, cách điện và chống dầu tuyệt vời. Được sử dụng rộng rãi trong các bộ phận ô tô, điện và điện tử.
Vui lòng yêu cầu SDS và các chứng chỉ khác nhau thông qua công ty thương mại hoặc các kênh mua hàng khác.
Có hai loại di chuyển, di chuyển điện và di chuyển ion (di chuyển điện hóa), và trang này bao gồm thông tin về loại sau, xảy ra do các yếu tố bên ngoài.
Sự di chuyển ion xảy ra khi có sự cách điện kém giữa các điện cực do các yếu tố như hóa chất hoặc nhiệt, gây ra hiện tượng rửa giải kim loại điện cực và sau đó là đoản mạch.
Để hỗ trợ các sáng kiến của khách hàng trong việc sản xuất các sản phẩm dùng trong các ứng dụng điện và điện tử, chúng tôi cung cấp nhiều loại nhựa kỹ thuật có khả năng ức chế sự di chuyển ion, có chất chống cháy và vượt trội về các đặc tính điện khác nhau (điện trở theo dõi (CTI), v.v. ), nhiệt độ bắt lửa của dây phát sáng (GWIT, v.v.), khả năng chịu nhiệt lâu dài (UL 746B RTI, v.v.) và khả năng chống chịu thời tiết, (UL 746C f1, f2).
Ví dụ: sử dụng vật liệu không gây ra hiện tượng di chuyển ion sẽ ngăn chặn hiện tượng đoản mạch giữa các thiết bị đầu cuối, góp phần cải thiện độ an toàn của sản phẩm và thiết kế sản phẩm nhỏ hơn, gọn hơn.
Phần này bao gồm các phương pháp thử nghiệm để đánh giá khả năng chống di chuyển ion của vật liệu nhựa.

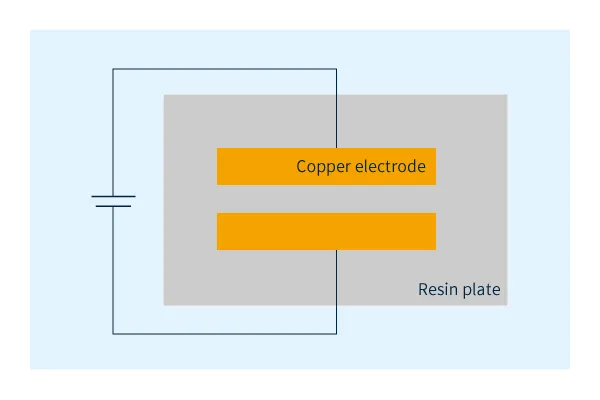

Như trong Hình 1, các điện cực đồng được gắn vào các tấm bằng vật liệu nhựa khác nhau và điện áp cao được đặt trong điều kiện nhiệt độ và độ ẩm cao.
Sự di chuyển ion xảy ra theo cách sau trong thử nghiệm này:
1: Chất chống cháy bị phân hủy trong điều kiện nhiệt độ, độ ẩm cao, tạo thành chất ăn mòn
2: Điện cực đồng hòa tan, tạo ra ion đồng
3: Các ion đồng nhận electron và lắng đọng dưới dạng kim loại
4: Các bước từ 1 đến 3 ở trên được lặp lại và đồng lắng đọng dần dần được mở rộng sang điện cực khác
Sau khi tiếp xúc với các điều kiện thử nghiệm trên trong một khoảng thời gian nhất định, đồng phân bố trên các điện cực được nghiên cứu bằng cách sử dụng phân tích nguyên tố. Khi xảy ra sự di chuyển ion, phần tử đồng dần dần được kéo dài từ điện cực này sang điện cực khác như trong Hình 2.
Tiếp theo, kết quả đánh giá cho dòng chất chống cháy LEONA™ được thể hiện trong Hình 4.
Đã xác nhận rằng không có sự di chuyển ion với FR370. Mặc dù sự di chuyển ion đã được xác nhận là đã xảy ra trong SN11B, nhưng sự giãn nở của đồng chưa bằng một nửa so với sản phẩm tổng hợp được tạo ra bằng phốt pho đỏ, điều này khẳng định quá trình diễn ra chậm chạp của nó.
Chúng tôi cũng chấp nhận yêu cầu và yêu cầu mẫu. Xin cứ thoải mái liên lạc với chúng tôi.
Tôi sẽ giới thiệu chi tiết hơn về các sản phẩm và công nghệ nhựa kỹ thuật của Asahi Kasei.
Chúng tôi cung cấp thông tin về sản phẩm và ngành để giúp bạn thu thập thông tin.
