Tối ưu hóa cấu trúc liên kết

Đặc trưng

Tối ưu hóa cấu trúc liên kết là một phân tích cho thấy cách đặt vật liệu trong không gian sử dụng được thiết kế để đạt được cấu trúc tối ưu. Với không gian thiết kế, điều kiện tải, hạn chế và hạn chế, nó tính toán cách sắp xếp vật liệu để tối đa hóa chỉ số hiệu suất mong muốn. Hình dạng tối ưu được tìm thấy cho môi trường sử dụng sản phẩm và các thông số kỹ thuật giả định trong mô hình không gian thiết kế.

しかし、トポロジー最適化の結果に基づき実際の製品設計をする際には、かなりの改良が必要です。旭化成ではトポロジー最適化の結果をもとに、射出成形で使用する金型の適切な抜き方向を考慮させ、薄すぎず、厚すぎない最適なリブ形状を算出することが可能です。

Tính toán hình dạng tối ưu giúp tối đa hóa hiệu suất dưới sự ràng buộc

Đây là một ví dụ đơn giản về tối ưu hóa cấu trúc liên kết.

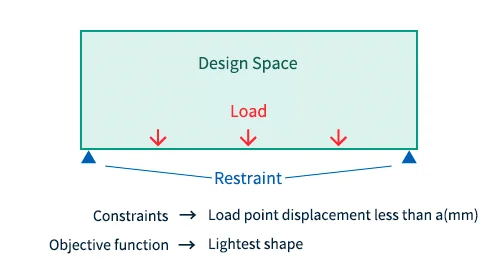

Vùng màu xanh bên trái là không gian thiết kế. Trong không gian này, hướng dẫn được đưa ra cho hình dạng là “hình dạng nhẹ nhất có độ dịch chuyển điểm tải nhỏ hơn a(mm)” với cả hai đầu cố định và tải trọng được áp dụng cho ba vị trí.

Quá trình tính toán bằng HyperWorks của Altair Engineering được thể hiện trong hình bên phải. Việc sắp xếp vật liệu được tối ưu hóa bằng cách thay đổi mật độ của từng bộ phận trong không gian thiết kế. Màu đỏ là phần được xác định là cần thiết và màu xanh là phần được xác định là không cần thiết. Trong trường hợp này, bằng cách đặt ra các ràng buộc, một hình dạng giống như cây cầu thép đã được tính toán từ 59 lần lặp lại phép tính.

điều kiện phân tích
