Phân tích cấu trúc động

Đặc trưng

Phân tích tác động là một công nghệ CAE dự đoán phản ứng của một vật thể, chẳng hạn như ứng suất và sự dịch chuyển, trong các hiện tượng như va chạm và rơi khi lực đột ngột tác dụng lên vật thể trong một khoảng thời gian ngắn.

Phân tích tác động Chi tiết

Sự phụ thuộc tốc độ biến dạng của nhựa.

Nhựa có đặc tính là tính chất vật liệu của nó thay đổi rất nhiều tùy thuộc vào tốc độ biến dạng, được gọi là sự phụ thuộc vào tốc độ biến dạng.
Khi hiện tượng được dự đoán là tốc độ cao, nó không thể được biểu thị chỉ bằng các đặc tính nhựa thông thường (đường cong ứng suất-biến dạng tốc độ thấp).
Nếu hiện tượng bạn muốn dự đoán trở nên nhanh hơn, bạn không thể chỉ biểu thị bằng các đặc tính nhựa thông thường (đường cong ứng suất-biến dạng tốc độ thấp).

Máy kiểm tra tốc độ va chạm và đo tính chất vật lý

Mô hình vật liệu độc đáo của Asahi Kasei

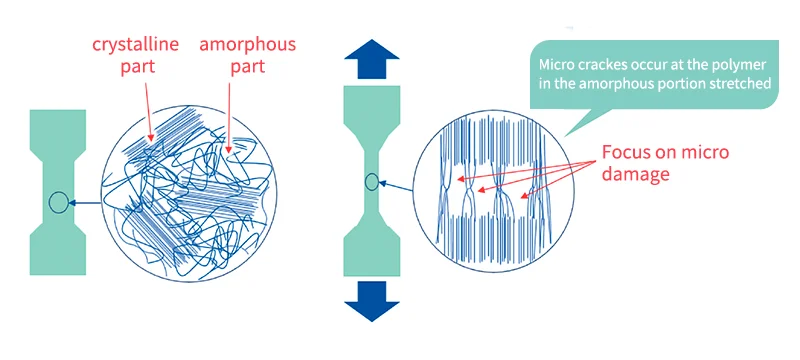

Các loại nhựa kết tinh, chẳng hạn như polyamit, chứa các phần tinh thể và vô định hình, như thể hiện trong hình (trái).
Khi kéo một mẫu thử hình quả tạ bằng polyamit không được gia cố, hiện tượng thắt cổ xảy ra như thể hiện trên hình (phải), dẫn đến đứt gãy dẻo. Đây là một đặc tính duy nhất của nhựa ở chỗ polyme ở vùng vô định hình bị kéo căng và vết nứt xảy ra ở ranh giới giữa vùng kết tinh và vùng vô định hình.
Để dự đoán kiểu đứt gãy và lượng năng lượng được hấp thụ tại thời điểm đứt gãy, chúng tôi đã phát triển một mô hình vật liệu có tính đến thiệt hại vi mô đó và áp dụng nó vào phân tích tác động.
Chúng tôi đã phát triển một mô hình vật liệu có tính đến những hư hỏng vi mô như vậy và áp dụng nó vào phân tích tác động để có thể dự đoán kiểu hư hỏng và lượng năng lượng hấp thụ tại thời điểm hỏng hóc.

Mô hình vật liệu độc quyền của Asahi Kasei Mô hình thiệt hại vi mô

Nghiên cứu trường hợp-1

Ví dụ ứng dụng mô hình vật liệu độc đáo của Asahi Kasei

Bằng cách áp dụng một mô hình vật liệu duy nhất, các kết quả phân tích phù hợp hơn với các dạng hư hỏng thực tế so với các mô hình vật liệu thông thường.

Mô hình độc đáo của chúng tôi phù hợp với các chế độ thất bại của kết quả phân tích và kết quả thử nghiệm

Nghiên cứu trường hợp-2

Ví dụ ứng dụng để đánh giá sứt mẻ chảo dầu

Mô phỏng thử nghiệm trong đó một viên đạn kim loại, mô phỏng một hòn đá được tung lên, đâm vào chảo dầu bằng nhựa được so sánh với thử nghiệm thực tế được quay bằng camera tốc độ cao. Kết quả phân tích rất phù hợp với kết quả thực nghiệm và thu được kết quả tốt khi áp dụng phương pháp này cho các hình dạng phức tạp không phải là mẫu thử.
Để biết chi tiết, vui lòng xem ví dụ phân tích CAE "Xác thực độ chính xác của phân tích tác động".
