レーザー溶着とは

レーザー溶着とは、部品を接合するための二次加工技術の1つで、レーザーを照射して被着物 (樹脂・プラスチック) の境界面で熱を発生させ、溶着・溶接する、熱溶着の接合工法です。

旭化成のエンジニアリングプラスチック、ザイロン™レオナ™テナック™は、一般的にナチュラル材ー着色材の重ね合わせでレーザー溶着可能です(材料・グレード選定についてはお気軽にご相談ください)。
本ページでは、特にレーザー溶着加工に適した樹脂材料として、レオナ™SNシリーズをご提案します。レオナ™SNシリーズは、環境と安全を考慮したノンハロゲン・赤燐フリーの難燃ポリアミド樹脂で、レーザー透過性・接合強度に優れます。

レーザー透過性に優れたポリアミド樹脂 leona SNシリーズ

ノンハロゲン難燃ポリアミド樹脂 レオナ™ SNシリーズとは

旭化成のポリアミド樹脂レオナ™ は強度・剛性、耐熱性、耐薬品性に優れたエンジニアリングプラスチックです。ガラス繊維のような充填材(フィラー)によって強化することで、強度・剛性、耐久性、寸法安定性が向上します。

レオナ™ SNシリーズは、環境と安全を考慮したノンハロゲン・赤燐フリーの難燃ポリアミド樹脂です。レーザー透過性・接合強度に優れ、さらに、高強度・高剛性、UL94 V-0(0.75mm)取得、耐トラッキング性(CTI)600V(PLC 0)と、優れた性能を有します。

レオナ™ SNシリーズのレーザー透過性

レオナ™SNシリーズの中でも、ガラス繊維25%強化品であるSN11Bのレーザー透過率 (940nm)を、LEONA™一般的なノンハロゲン難燃ポリアミド樹脂(ガラス繊維含有量はSN11Bと同じ25%)と比較したところ、ナチュラル色で約2倍、黒色で3-4倍でした。

レオナSNシリーズレーザー透過率(光線波長:940nm)
レーザー透過率(光線波長:940nm)

材料を透過して接合部位に到達するエネルギー量が多いため、レオナ™SNシリーズを用いたレーザー溶着加工には、

  • 高速加工による生産性の向上が可能
    (下記動画参照。※動画では強い光が出ますのでご注意ください。)
  • 低出力レーザーでも加工可能
  • 表面に焦げを発生させない

という利点があります。

加工速度の比較:レオナ™SNシリーズ(左)と一般ノンハロゲン難燃ポリアミド樹脂(右)
(※動画では強い光が出ますのでご注意ください。)

レオナ™ SNシリーズのレーザー溶着時の接合強度

下図のとおり、レオナ™SNシリーズをレーザー溶着させた複合品は接合強度に優れています。

レーザー溶着加工出力と接合強度
レーザー溶着加工出力と接合強度

レオナ™SNシリーズの漆黒性(特殊黒着色を施した場合)

レオナ™SNシリーズは、レーザーのみを透過させる特殊黒着色を施した場合でも、一般ノンハロゲン難燃ポリアミド樹脂よりもレーザー透過率が高く、接合強度の高さも維持しています。
さらに、一般ノンハロゲン難燃ポリアミド樹脂よりも漆黒性に優れており、外観を重視される部品にも好適です。この漆黒性はレオナ™SNシリーズの表面平滑性に起因しており、LEONA™光を乱反射させる表面の微細な凹凸が少ないためです。

レーザー溶着試験片と表面拡大図

レオナ™のレーザー溶着加工例

  • バッテリーケースの小型化・軽量化

バッテリー(蓄電池)を納める筐体にポリアミド(PA)樹脂レオナ™を使用し、レーザー溶着加工を行うことで、筐体の小型化・軽量化が可能です。

振動溶着や超音波溶着などの振動を伴う溶着方法では筐体内部の部品を破損する恐れがあり、また、ネジ止めによって固定する場合、ボス部分のスペースが必要になってしまいますが、レーザー溶着を活用すると、筐体内部の部品にダメージを与えずに、製品サイズを小型化・軽量化することができます。

バッテリーケース
  • 電装部品の溶着界面の焦げ低減

従来、溶着が困難であった、電装部品向け難燃グレードのレーザー透過率を向上させたことで、より低エネルギーでのレーザー溶着が可能になりました。
低出力で溶着できるようになったことで、溶着界面の焦げが低減しました。

レーザー溶着 電装部品への難燃グレード活用例
レーザー溶着 電装部品への難燃グレード活用例
  • その他の想定用途

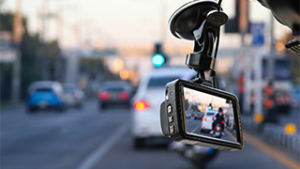

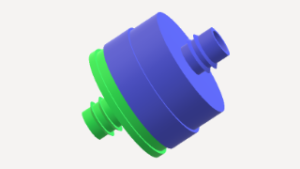

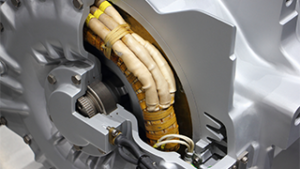

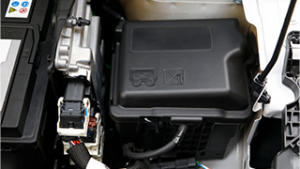

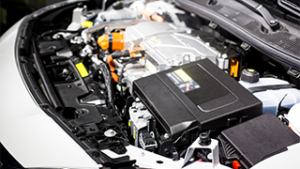

バルブ、ポンプ、電動パーキングブレーキ、ECUケース、車載カメラなど
