優れた耐熱性・強度・剛性
ポリアミド(PA)樹脂

leona leona

レオナ™ SGシリーズとは

レオナ™ Sシリーズは、半芳香族ポリアミド(semi-aromatic PA)とポリアミド66(PA66)あるいはポリアミド6(PA6)とのアロイグレードです。
半芳香族ポリアミドとのアロイ化により、PA66、PA6の課題である吸水後の寸法変化・物性低下を抑えることに成功しました。同時に、亜鉛/アルミダイキャストに匹敵する比強度、PA66より優れた流動性、高いGF含有量での良外観性を有しており、金属代替に最適な材料です。

以下、3つのグレード群(シリーズ)をラインナップしています。
1.  高外観・高強度: SG
2.  高外観・高強度・難燃: SN(非ハロゲン・非赤リン難燃)、SH(ハロゲン難燃)
3.  高外観・耐候性: SU

本ページでは、レオナ™ SGシリーズをご紹介します。レオナ™ SGシリーズはガラス繊維で強化された、PA66と半芳香族ポリアミドとのアロイグレードであり、自動車内装・機構部品、家電製品、住宅設備等、幅広い製品・用途に適応可能です。

自動車

レオナ™ SGシリーズの特徴

優れた強度・剛性、高い吸水時強度保持率

レオナ™ SGシリーズは金属代替を念頭に開発された材料であり、高い強度・剛性を有し、吸水後の物性変化を抑えた材料です。例えば、レオナ™ SGシリーズは代表的な亜鉛・アルミダイキャストと比較して高い比強度を有しており、製品スペックをクリアできれば金属代替により軽量化が可能です。
PAは吸水すると強度・剛性が下がり、靭性が増すという特徴があります。レオナ™ SGシリーズは吸水後の強度低下を抑制したグレードです。例えば、レオナ™ SG105(ガラス繊維 (GF) 50%強化グレード)では、吸水後曲げ弾性率の低下率はわずか6%であり、それに対して同じGF50%強化PA66グレードでは、低下率は23%でした。
PAにおいては、吸水時の強度・剛性維持に加えて、寸法変化も使いこなしにおけるポイントであり、レオナ™ SGシリーズは吸水後の寸法変化も抑えられます。
製品の使用環境変化に対して、材料の特性変化を抑えることで、より幅広い製品設計が可能になります。

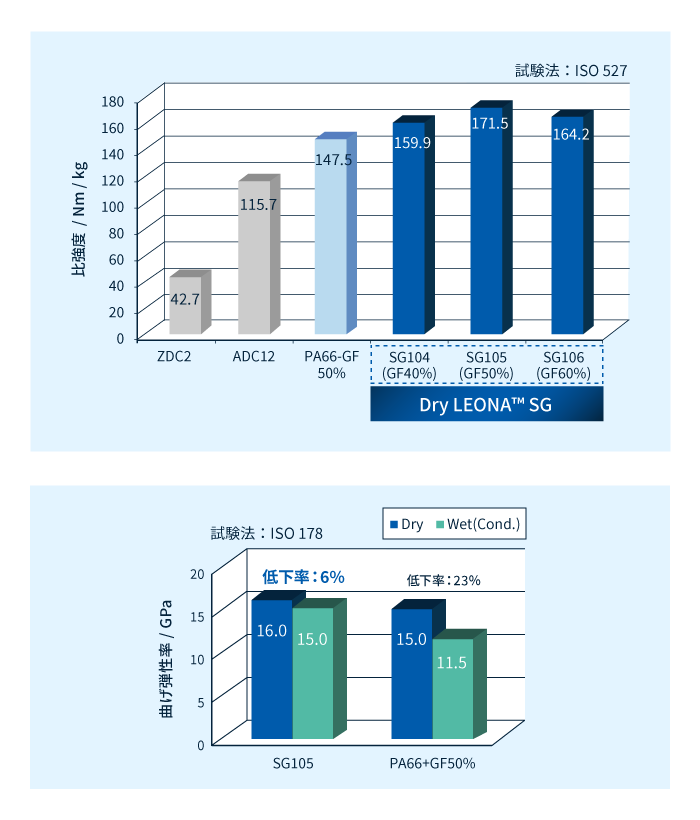

レオナ™SGシリーズ 比強度の比較
比強度の比較

GF浮きが少なく、良外観、高光沢

強度・剛性を発現させるためにGFを多く含有したPA66一般グレードではGFが表面に浮いてきてしまうため、表面がガサガサした見た目になり、人の目に触れるような製品では使用しにくい欠点があります。レオナ™ SGシリーズは、GF浮きが目立たず、光沢感のある成形品を得ることができます。

結果、後処理無しでも外観部品に使用が可能であるため、塗装工程等の後処理削減によるコストダウンに繋がります。また、射出成形時の射出速度が低速であっても、良外観部品が得られるため、幅広い生産条件の対応が可能です。

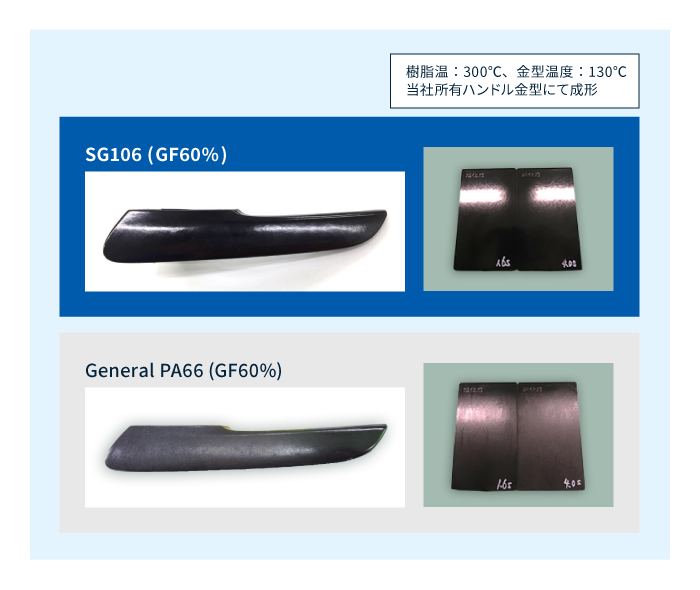

レオナ™ SGシリーズ インナードアハンドル型成形品と平板の外観
インナードアハンドル型成形品と平板の外観

低臭気、低VOC、低曇性

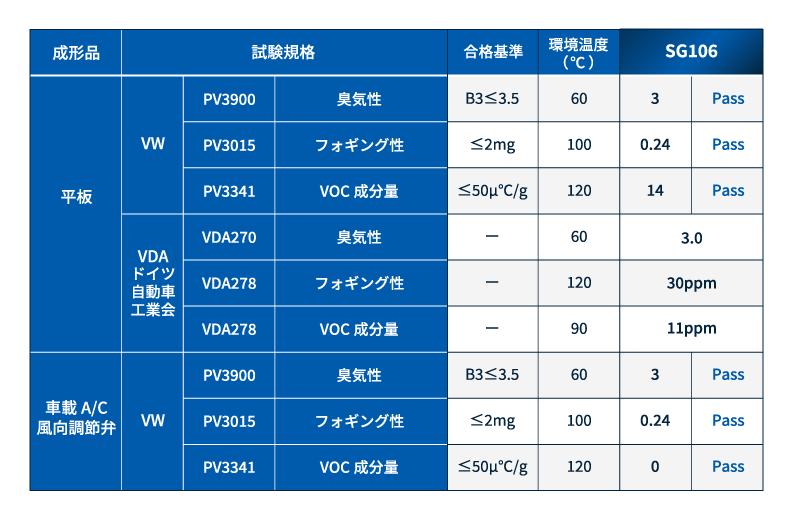

レオナ™ SGシリーズは、低臭気、低VOC、低曇性に優れるため、自動車内装部品等に適用することが可能です。例えば、以下表のように、VW規格(PV3900, PV3015, PV3341)をクリアしています。

自動車内装向け各種試験規格適合(レオナ™SG106)
自動車内装向け各種試験規格適合(レオナ™ SG106)

優れた流動性、良成形性

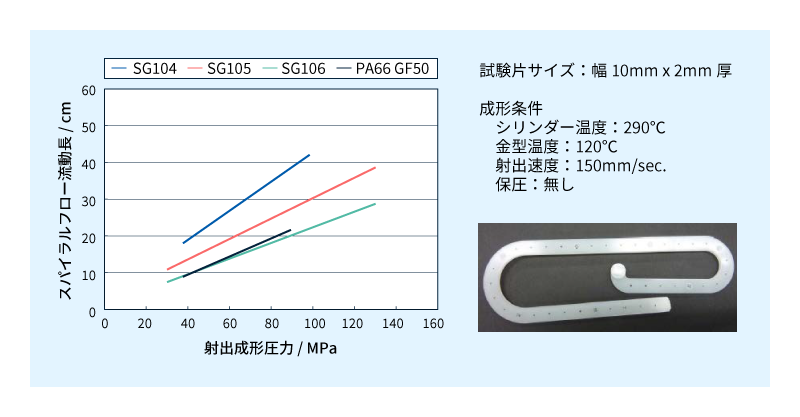

レオナ™ SGシリーズは、通常のPA66+GF高充填材料に比べて流動性が高く、一般的な射出成形機で加工・成型ができる材料です。優れた流動性により、柔軟な設計と加工が可能です。図にスパイラルフローの流動長を示します。

大型の成形品や、薄肉・複雑形状の成形品でも成形可能になることから、金属代替や製品の小型化・軽量化に貢献できます。

レオナ™ SGシリーズの流動性(スパイラルフロー流動長)
レオナ™ SGシリーズの流動性(スパイラルフロー流動長)

レオナ™ SGシリーズラインナップ

レオナ™ SG104・105・106
  • 高い強度・剛性
  • PA66とのアロイ
  • GF含有量40-60%
  • 吸水時高強度
  • 吸水時寸法変化小
  • 良流動性
  • 良外観
  • 耐熱エージング性
  • 自動車内装、各種機構部品、金属代替向け
レオナ™ SG114・115
  • 高い強度・剛性
  • PA66とのアロイ
  • GF含有量40-60%
  • 吸水時高強度
  • 吸水時寸法変化小
  • 良流動性
  • 良外観
  • 着色性
  • 自動車内装、各種機構部品、金属代替向け

レオナ™SGシリーズ(高強度)の用途事例

ルームミラーブラケット

×

後方視界確認するミラーを固定するための部品。
近年では前方検知のADAS部品を収めるハウジングも統合される。無着色での高外観、ブレないための剛性等が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2021/03/roommirror.jpg

製品名・グレード

特徴

  • 高剛性
  • 良外観
  • 易成形性

ウォーター/オイルポンプ

×

エンジン、ブレーキなどのオイルポンプ、バッテリーなどの冷却ポンプ。
液体と触れ続けるため、低吸水性・吸水時の低寸法変化・低物性変化が求められる。複数の成形品から成立するため、良成形性も求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2022/12/water-oil-pump.png

関連記事:活用提案・事例・ニュースetc

製品名・グレード

BG230, SG104

特徴

BG230

  • 植物由来原料使用
  • 低吸水性
  • レーザー溶着性

SG104

  • 吸水時の低寸法変化
  • 高い比強度
  • 良外観・良成形性

スマートフォンシャーシ

×

スマートフォンの内部部品をサポートする構造的フレーム。
高い剛性、金属接合性等が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2021/03/chassis.jpg

関連記事:活用提案・事例・ニュースetc

製品名・グレード

特徴

  • 良外観性
  • 高剛性
  • 難燃性(UL HB登録)

エンドプレート

×

EVバッテリーモジュールの両端面で、バッテリーセルを押付・固定する部品。
バッテリーセルを強固に保持するため、非常に高い強度・剛性が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2022/12/endplate.jpg

関連記事:活用提案・事例・ニュースetc

製品名・グレード

SG105, SG106

特徴

  • 強度・剛性
  • 成形加工性

バッテリーケース

×

48Vマイルドハイブリッド車のバッテリーケースの樹脂化。
落下衝撃試験合格のために、樹脂CAEシミュレーションによる形状提案と高い機械強度を備えるレオナSGシリーズを組み合わせた事例。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/battery-case.jpg

関連記事:活用提案・事例・ニュースetc

製品名・グレード

SG105, SG106

特徴

  • 強度・剛性
  • 耐衝撃性(樹脂CAEシミュレーションによる形状提案含む)
  • 良外観

水道の蛇口やシャワーなど、お湯と冷水を混合して適切な温度の水を供給する設備の内部部品。
水圧・熱水・各種薬品等に耐えることができ、使用国の規格に準拠する必要がある。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/hot-water-mixer-tap.jpg

関連記事:活用提案・事例・ニュースetc

製品名・グレード

SG105

特徴

XYRON™ (WGシリーズ)

  • 飲料水接触材料の規格(NSF 61他)に適合
  • 耐熱水性
  • 耐加水分解性
  • 振動疲労特性
  • 耐酸・耐アルカリ性

LEONA™ (SG105)

  • 吸水時高強度・高剛性
  • 良外観

コーヒーメーカー シャーシ

×

カプセル式コーヒーメーカーのカプセルを保持・固定する機構部品。
コーヒー抽出時に固定されるよう高剛性と、人の目に触れるため良外観が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/coffee-maker-chassis.jpg

製品名・グレード

SG105

特徴

  • 良外観
  • 高強度・高剛性

スマートウォッチフレーム

×

スマートウォッチの筐体。
人の目に触れ、かつ様々な環境でも使用されるため、良外観、高強度、寸法安定性が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/smart-watch.jpg

製品名・グレード

SG114

特徴

  • 良外観
  • 着色性
  • 吸水時高強度・高剛性
  • 寸法安定性

ダンパー

×

トイレの蓋開閉等のダンパー。
軸部分の金属代替として、錆びないこと、加工コスト削減、薬品塗布後高強度等が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/damper.jpg

製品名・グレード

SG115

特徴

  • 良外観
  • 耐油性、耐薬品性、薬品塗布後の高機械物性保持率
  • 吸水時高強度・高剛性

ギアボックス

×

家電製品・住設・自動車等の自動開閉機構に使われるギアボックス。
ギアを内蔵し、モーターと接続されている。デザイン性、省スペース・小型化のために、良レーザー溶着性・良外観・高強度が求められる。

https://www.asahi-kasei-plastics.com/wp-content/uploads/2023/11/gearbox.jpg

製品名・グレード

SG114

特徴

  • レーザー溶着性(デザイン、スペース、溶着強度)
  • 高強度
  • 良外観

レオナ™SGシリーズ(高強度)関連コンテンツ

製品データ/使用のヒント※取扱い上の注意

レオナ™取扱い上の注意

この資料の記載内容は現時点で入手できる資料、情報、データに墓づいて作成しており、新しい知見により改訂されることがあります。なお、これらは情報提供であって保証するものではありません。従って、ご使用に際しては、使用環境・設計等を充分考慮し、製品に問題ないことを貴社がご判断の上、貴社の責任においてご使用ください。

1.取扱い上の注意

次の事項は貴社に供給するレオナ™自体の取扱い注意の要点です。レオナ™の安全な取扱いにご活用ください。
なお、レオナ™の取扱い上の注意については、製品安全データシートを別途作成しています。弊社担当までご連絡して頂ければお送りします。レオナ™以外で貴社が用いる添加剤等の安全性については、貴社にて調査くださるようお願い致します。

(1) 安全衛生上の注意点
レオナ™の乾燥、溶融時に発生するガスの眼、皮膚への接触や吸入を避けるよう気をつけてください。 また、高温の樹脂には直接触れないようにしてください。乾燥、溶融等の各作業においては、局所排気装置の設置や保護具(保護眼鏡、保護手袋、等)の着用を推奨します。

(2)燃焼に関する注意点
レオナ™は可燃性ですので、取扱い、保管は熱及び発火源から離れた場所で行ってください。万一燃焼した場合には有毒ガスや窒息性ガスを発生する恐れがあります。消火には水、泡消火剤、粉末消火剤が使用できます。

(3)廃棄上の注意点
レオナ™は焼却又は埋立により処理できますが、処理に際しては、「廃棄物の処理及び清掃に関する法律」に従って、公認の産業廃棄物処理業者もしくは地方公共団体に委託して処理してください。また、自ら焼却する時は、焼却設備を用いて大気汚染防止法などの諸法令に適合した処理を施してください。焼却時には一酸化炭素等の有毒ガスや窒息性ガスを発生する恐れがあります。

(4)保管上の注意点
樹脂の汚染と吸湿は絶対に避けてください。湿気のない冷暗所に保管し、開封後は直ちに成形を開始してください。 製品袋に穴を開けたり、水に濡らしたりしないでください。また、こぼした樹脂は製品袋に戻さないでください。 消防法の指定可燃物(合成樹脂類)であり、市町村条例に従って取り扱いください。(消化設備、屋内貯蔵取扱所など)

(5)成形上の注意点
レオナ™の成形における適正樹脂温度は270~310℃です。これより低い場合は可塑化の不均一ヒよる局部的な物性低下等の恐れがあります。一方これより高い場合は分解によるガスの発生やシルバー等の外観不良を起こす恐れがあります。ただし、FR200やFR370等の一部例外もありますので、成形前に個々のカタログ等を必ず参照してください。また、レオナ™を溶融状態で成形機シリンダー内に長時間滞留させないでください。樹脂が分解し成形品が変色したり劣化する原因となります。その場合はポリエチレン等で一旦シリンダー内を置換してから成形を行ってください。

2.用途に関して

  • ・レオナ™を、体内埋め込み用途、体液・輸液に直接接触する用途には使用しないでください。
  • ・その他の医療用途にご使用の際には、必ず、あらかじめ弊社担当までご連絡ください。
  • ・食品の包装容器等、食品と接触する用途にはご使用にならないで下さい。
  • ・詳細は弊社担当にお問い合わせ下さい。
  • ・その他特殊用途への使用をご検討の際も、弊社担当までご連絡頂ければ、個別にご相談します。
  • ・各グレードの電気用品取締法、UL規格、CSA規格等への適合性についての詳細は弊社担当にお問い合わせください。

3.その他

ご使用に際しては、工業所有権にもご注意ください。
