製品
比重が小さく、難燃性、電気特性、寸法安定性に優れます。太陽光発電、EV、通信機器等に採用されています。
高クーラント耐性・寸法精度に優れる変性PPE樹脂
G733H
ザイロン™ G733Hとは
ザイロン™は、ポリフェニレンエーテル (PPE) と他樹脂とのポリマーアロイの総称です。旭化成では、幅広いポリマーアロイのラインナップを備え、顧客・市場ニーズに合わせた新規カスタマイズグレードも積極的に開発しています。
変性PPE樹脂は優れた低吸水性、高寸法精度を有しており、これらの特長を活かして給排水用途において採用実績があります。ウォーターポンプでも要求温度条件によっては、PPSより軽量で寸法精度に優れるザイロン™ G733Hへの置き換えが可能と考えます。
特にウォータポンプのように厚肉で大型の部品では、ザイロン™ G733H（比重*：1.28g/cm3）は一般的なGF強化PPS（比重*：1.53g/cm3）と比較して約17％の軽量化が可能です。
| 特長 | 利点 | ザイロン™ G733H (GF30%) |
一般PPS 高靭性タイプ |
|---|---|---|---|
| クーラント耐性 | 長期信頼性 | 良好 | 良好 |
| 成形時の腐食性ガス発生 | 成形設備・金型コスト低減 | 無し | 有り(コストUP) |
| 収縮率・収縮異方性 | シール性や回転部品精度向上 | 小さい | 大きい |
| 比重 | ポンプ軽量化 | 小さい | 大きい |
| バリ | 後処理の削減 | 小さい | 大きい |
特長比較表
特長1：高クーラント耐久性
特に近年では、EVやデータセンターでは事故や災害時にクーラントが漏洩し、電気機器に接触した際の漏電による二次災害を防ぐため、導電率の低い「低導電率クーラント」の使用が増加しています。

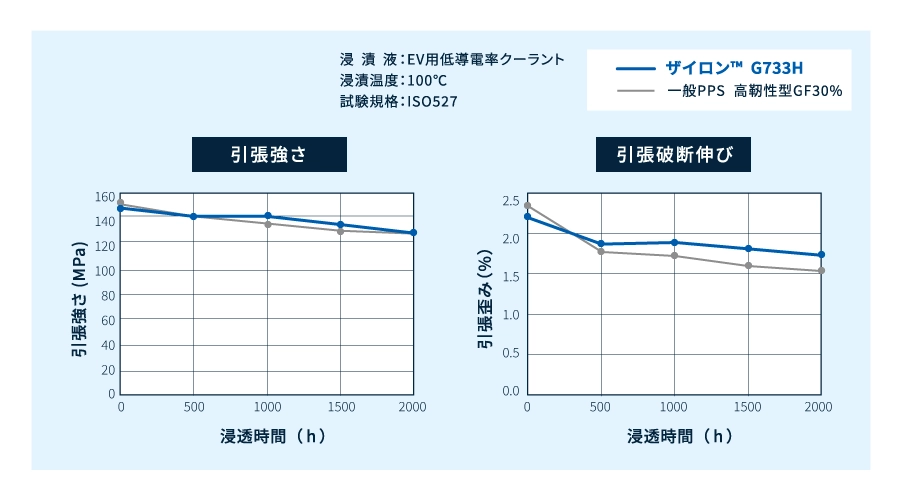

低導電率クーラントには、従来のクーラントと異なる種類の防錆剤など添加剤が添加されていますが、ザイロン™ G733Hはこの低導電率クーラントにも優れた耐久性があることが確認されました。*
上記結果からザイロン™ G733HはPPSと同程度の強度を維持していました。
またザイロン™ G733Hの引張破断歪みはPPSより良好なため、インサート成形や組立で使用する金属部品近傍でのクラック抑制が期待されます。
特長2：腐食性ガスが発生しない
PPSは射出成形時に腐食性ガスが発生するため、生産設備は耐腐食性のある高価な射出成形機や金型を使用する必要があります。
一方「ザイロン™ G733H」は成形時に腐食性ガスが発生しないため、耐腐食仕様が不要となり設備投資やメンテナンスコスト低減に貢献します。

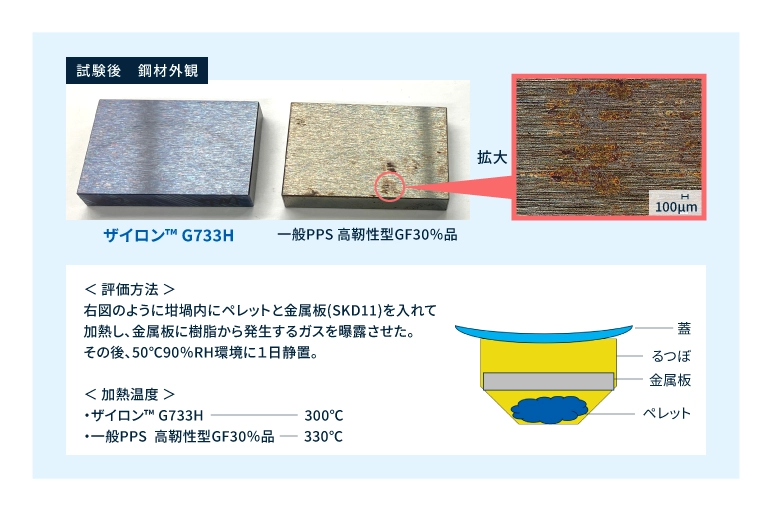

以下は「ザイロン™ G733H」とPPSの金属腐食性の評価結果です。PPS由来のガスを暴露した金属板では腐食成分によって錆が発生しましたが、ザイロンでは錆が発生しませんでした。
特長3：優れた寸法精度（低収縮率・低異方性）
ウォーターポンプは内部に冷媒が充満するため、部品が設計通り隙間なく密着する必要があります。このため、樹脂は収縮率の異方性（MD方向とTD方向の差）が小さいほど好ましいです。

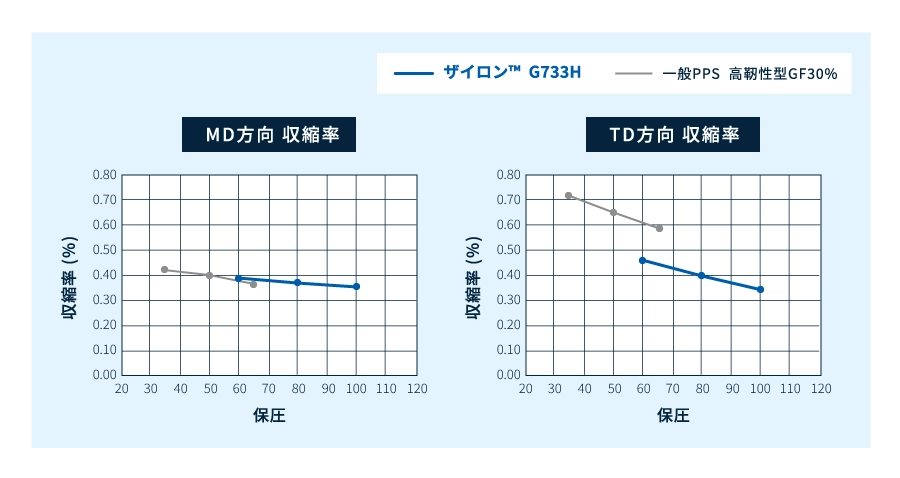

ザイロン™ G733Hは、PPSよりも収縮率の異方性が小さいです。このため、ザイロン™ G733Hはシーリング性にも優れています。
無料ダウンロード資料では、以下を含む詳細データを掲載しています。
- -30℃～120℃環境下での引張強度・ウェルド強度データ
- ザイロン™G733H物性一覧
- 推奨成形条件
*これらの物性値は、定められた試験法に基づいて得られた実測値です。規格値ではありません。これらの数値は物性改良のために変更することがあります。
ウォーターポンプ以外の冷却部品への適用検討や設計検討をご希望の場合は、お気軽にお問い合わせください。
