ハロゲンフリーで実現する高CTI・長期耐熱ポリアミド
レオナ™開発品

As electrical components continue to move toward higher voltages and increased miniaturization, resin materials are increasingly required to achieve both long-term heat resistance and electrical reliability.

In general, halogen-based heat stabilizers are often used to ensure the long-term heat resistance and thermal stability of polyamides. However, such additives can pose challenges from the perspectives of tracking resistance and ion migration risk.

電装部品の高電圧化が進む中、樹脂材料には長期耐熱性と電気信頼性の両立が強く求められています。
一般的に、ポリアミドの長期耐熱性や熱安定性を確保するためには、ハロゲン系の熱安定剤が用いられるケースが多く見られます。一方で、これらの添加剤は耐トラッキング性やイオンマイグレーションリスクの観点から課題となる場合もあります。
レオナ™の本開発品は、ハロゲン系熱安定剤を使用せず（ハロゲンフリー）、長期耐熱性と高CTIを両立した材料です。
耐熱エージング性および耐イオンマイグレーション性に優れ、電装用途における電気的信頼性向上と長期使用時の安全性確保に貢献します。

開発品の特長

• ハロゲン系熱安定剤無添加
• 耐熱老化性と耐トラッキング性（CTI ＞ 600V）を両立
• 電子制御部品に悪影響を与えない材料設計（Electrical friendly）

①　耐エージング性

本開発品は、LEONA™ハロゲンフリーでありながら優れた耐熱エージング性を示します。
一般的に、ポリアミドで長期耐熱性を確保する場合、ハロゲン系の熱安定剤の使用が検討されますが、これらは電気特性や信頼性の面でトレードオフとなることがあります。electrical properties and reliability.

グレード名		レオナ™開発品	レオナ™ 1300G 従来品	レオナ™ 14G35 従来品
特徴		耐熱老化+高CTI	熱安定剤なし	ハロゲン系熱安定剤
組成		PA66＋GF35%	PA66＋GF33%	PA66＋GF35%
長期耐熱性 (3000h引張保持率)	120℃ (○=85%以上)	○	×	○
	150℃ (○=70%以上)	○	×	○
耐トラッキング性能 [CTI] (IEC規格)	材料グループ	I	I	II
	CTI値	600V	600V	500V
イオンマイグレーション		○発生無	○発生無	×発生
金属腐食性		○良好	○良好	×腐食
低イオン溶出性		○良好	○良好	×溶出



レオナ™開発品 特徴比較表



本材料では材料設計を最適化することで、3000時間の高温エージング後も高い引張強度を維持することを確認しています。maintain high tensile strength even after 3,000 hours of high-temperature aging.
長期使用環境下においても物性低下を抑制できるため、thermal stability and long-term reliability,電装部品に求められる熱安定性と長期信頼性の両立を実現します。

② 耐イオンマイグレーション性

高電圧環境下では、ハロゲンイオンにより電極金属のイオン溶出・移動が発生し（イオンマイグレーション）、halogen ions can cause metal ion dissolution and migration at electrodes (ion migration), ショートや故障につながるリスクがあります。
特にハロゲン含有材料では、halogen-containing materials金属イオンの析出（デンドライト形成）が起こりやすいことが知られています。dendrite formation.

→　イオンマイグレーションとは？（解説ページはこちら）

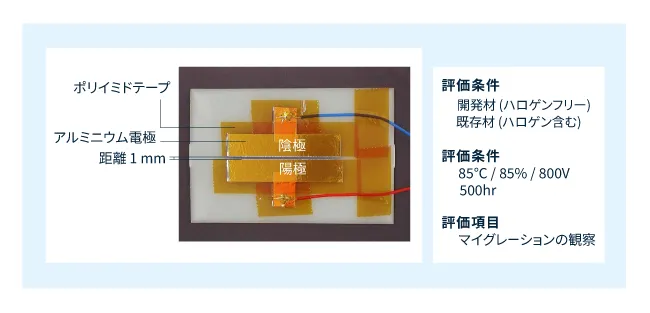

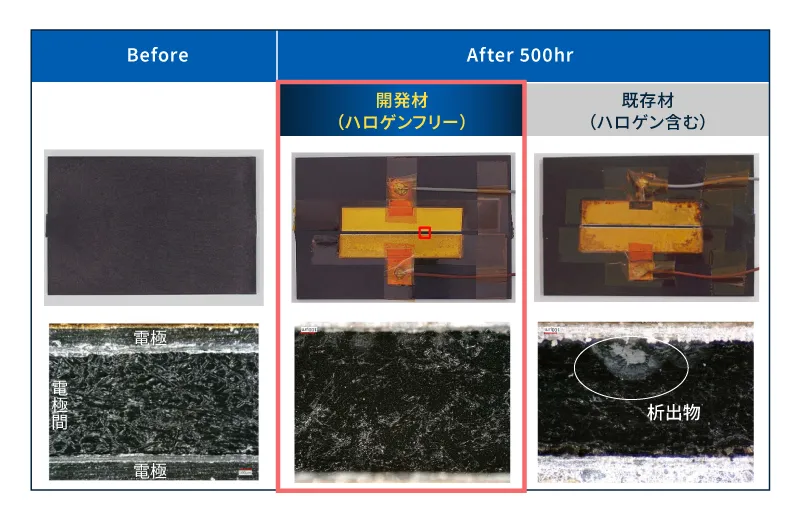

本開発品では、(85°C / 85% RH / 800 V / 500 hours) 85℃／85%RH／800V／500時間という厳しい条件下で評価を実施した結果、イオンマイグレーションの発生が確認されませんでした。no occurrence of ion migration.

これにより、高電圧環境下で使用される電装用途において、electrically safe and reliable (“Electrical friendly”) solution電気的に安心して使用できる材料（Electrical friendly）として貢献します。

※本ページのハロゲンフリーはI、Br、Cl の意図的添加がないことを示します。

本開発品はnew LEONA™ solution、ハロゲンフリーという制約の中で、長期耐熱性・高CTI・耐イオンマイグレーション性をバランス良く実現したレオナ™の新たな提案です。
高電圧化・長寿命化が進む電装分野において、higher voltages and longer service life材料起因の電気トラブルリスクを低減し、設計の自由度と信頼性向上の両立に貢献します。design flexibility and overall reliability.

適用可否の検討や評価データの詳細、想定用途については、ぜひお気軽にお問い合わせください。
