音響解析

(開発中技術)

音響解析とは



Sound flow can be analyzed based on the vibration analysis.

樹脂の特性を考慮した材料モデルを用いて、音の発生や伝播から遮音機構を最適化する解析です。
音響特性に優れた樹脂部品を設計するために、音響解析技術の構築が必須となります。

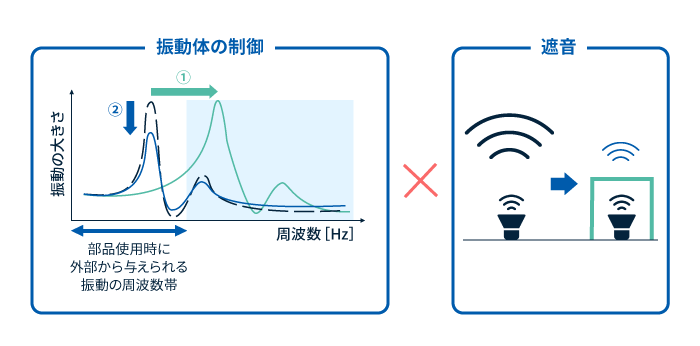

音響解析でできること:振動体の制御と遮音

音響解析でできること①
~振動がどのような音に変化するかを理解する~

振動解析によって得られた解析データを音響解析に入力することで、物体の振動が音として伝わる様子を再現し、任意の場所における周波数曲線を出力することができます。

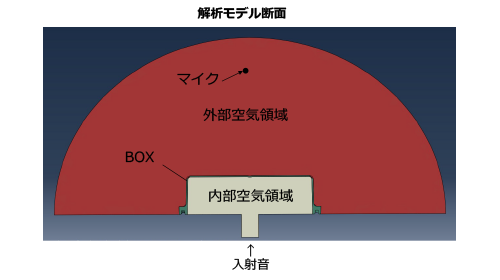

物体の振動が空気を振動させ、​音として伝わる様子を解析で再現​

音響解析でできること②
~音がどの程度透過するかを理解する~

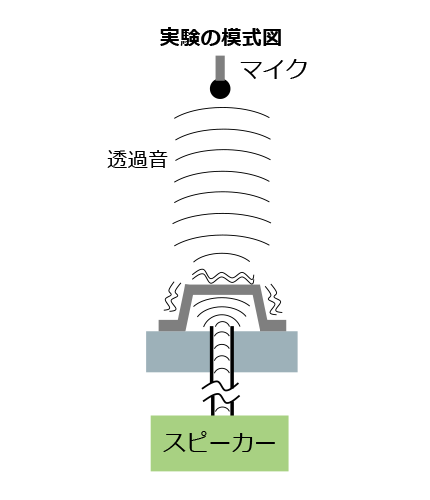

粘弾性を考慮した材料データを用いて、樹脂カバーを透過した周波数曲線を算出することで、その樹脂材料の遮音性能を評価することができます。

カバーの有無で比較することで、カバーによりどれだけ遮音されるか評価することが可能
